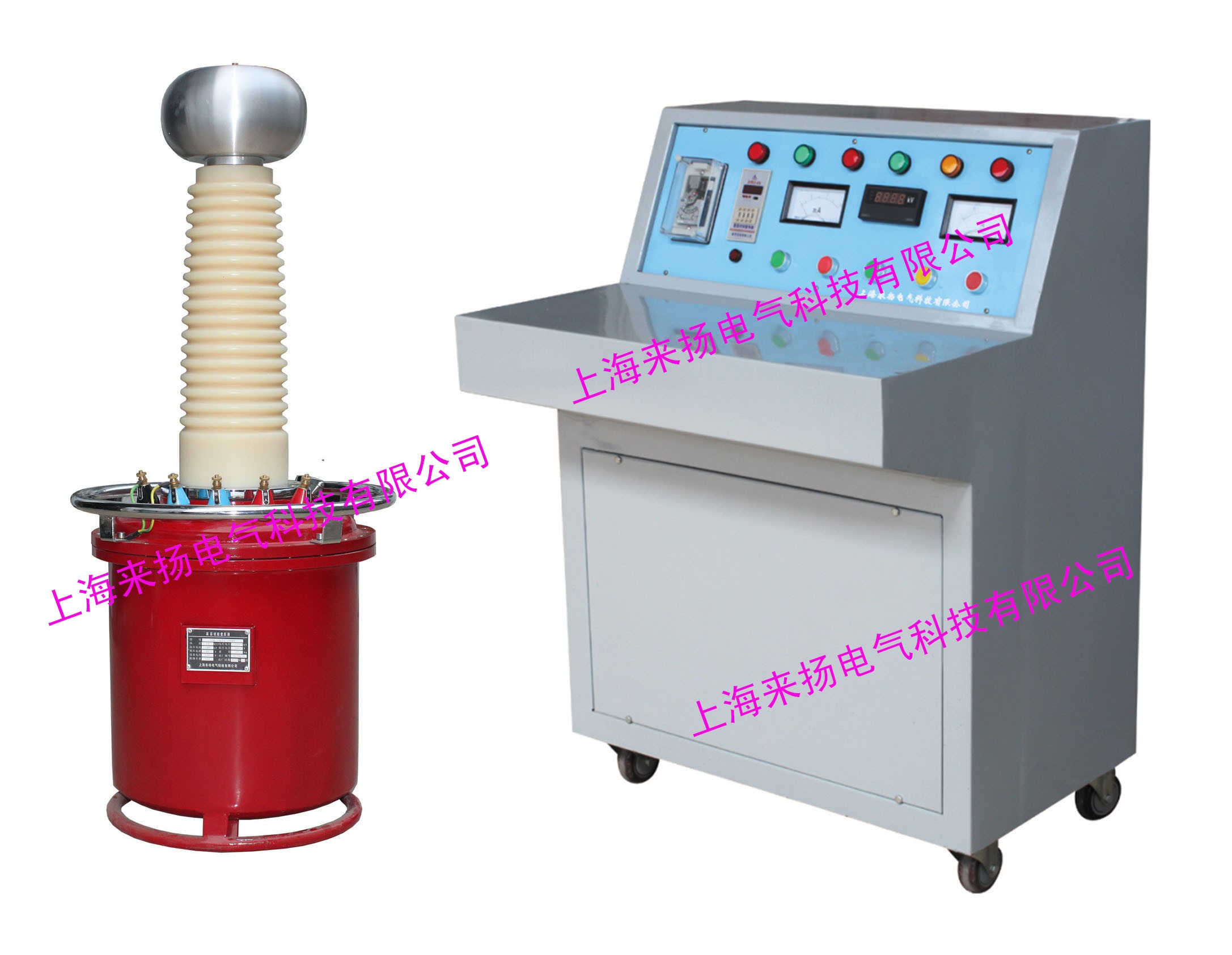

一、概述（YDQ電力行業使用設備“SF6充氣交流耐壓儀"售后有保障）
YDQ系列高壓試驗變壓器是根據《試驗變壓器》標準，在油浸式試驗變壓器的基礎上而設計生產的。SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能，其耐壓強度為同一壓力下氮氣的2.5倍，擊穿電壓的空氣的2.5倍。在0.25MPa下與油的擊穿電壓相等，在0.45MPa壓力下是油的擊穿電壓的2倍，是一種優于油的新一代超高壓絕緣介質材料。該產品技術要求全部符合《ZBK-41006-89》標準，它是油浸式輕型試驗變壓器的換代產品。該產品具有體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用，使用壽命長、免維修等特點。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
二、產品結構（YDQ電力行業使用設備“SF6充氣交流耐壓儀"售后有保障）
YDQ系列高壓試驗變壓器采用單框芯式鐵芯結構，初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼為圓柱灌式容器結構，能耐受0.8MPa以上壓力。其結構見圖1：
三、工作原理（YDQ電力行業使用設備“SF6充氣交流耐壓儀"售后有保障）
YDQ系列高壓試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0～200V(或0～400V)電壓輸出至YDQ試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

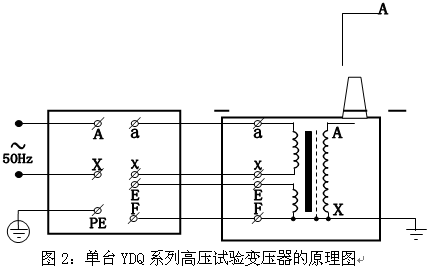

單臺YDQ系列高壓試驗變壓器的工作原理圖見圖2.
單臺YDQ系列交直流高壓試驗變壓器的工作原理圖見圖3，圖中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓，作為交流輸出狀態；取消短路桿時，作為直流輸出狀態。
試驗變壓器高壓套管中的高壓硅堆未畫出，其原理與上圖相同。

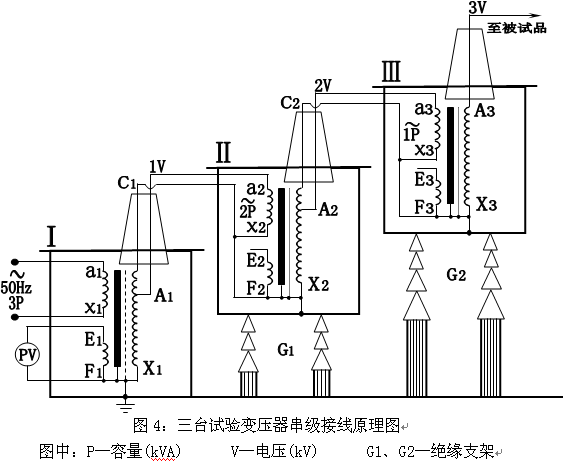

三臺試驗變壓器串級獲得更高電壓的接線原理見圖4。串級高壓試驗變壓器有很大的好處，因為整個試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。圖5中，在第1級和第2級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在三臺串級試驗變壓器基本原理中，低壓電源加在試驗變壓器Ⅰ的初級繞組a1x1上，單臺試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第2級試驗變壓器Ⅱ的勵磁繞組A2、C2給第3級試驗變壓器Ⅲ的初級繞組供電。第2級試驗變壓器Ⅱ和第3級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器Ⅰ的箱體是接地的。這樣第1級、第2級、第3級試驗變壓器對地的額定輸出電壓分別為1V、2V、3V；其額定容量分別為3P、2P、1P。

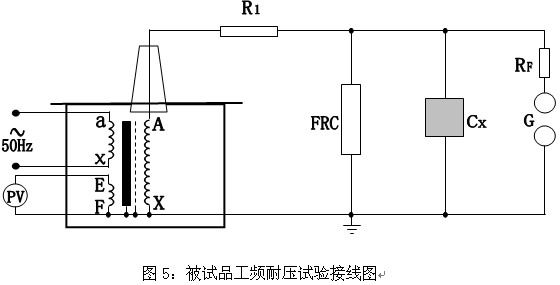

YDQ系列高壓試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖5。
圖中：R1—限流電阻 FRC—阻容分壓器 RF—球間隙保護電阻 G—球間隙 CX—被試品
注：高壓尾必須可靠接地
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100～300mA時，可取0.5～1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。
球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。
在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖5)。
工頻耐壓試驗操作注意事項
1）試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場安全及觀察試品狀態。
2）被試品應先清掃干凈，并保持干燥，以免損壞被試品和試驗帶來的誤差。
3）對于大型試驗，一般都應進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
4）升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
5）當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。
6）在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
7）耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

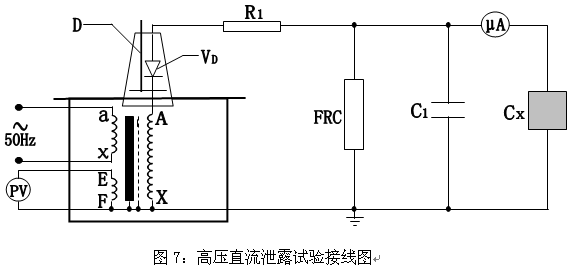

試驗變壓器在做被試品的直流耐壓或泄露試驗時接線原理圖如圖6。
注：此試驗應先抽出短路桿“D"，圖6中所示。
圖中：VD—高壓硅堆 R1—限流電阻 C1—高壓濾波電容
FRC—阻容分壓器 CX—被試品 μA—帶保護微安表
泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的極大整流。如電壓硅堆的極大整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1=60/0.1=600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。
高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。
泄露試驗的操作及注意事項
1）試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。
2）接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
3）對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
4）試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異?，F(xiàn)象應立即降壓，切斷電源，并查明原因，詳細記錄。
5）試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
